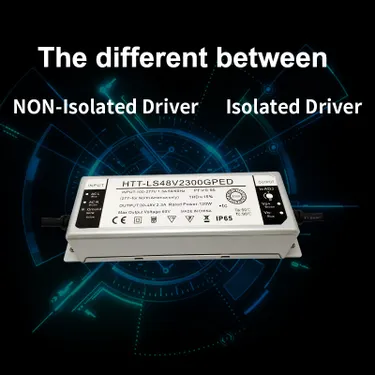

A diferença entre drivers isolados e não isolados
O que é driver não isolado:
Fonte de alimentação da unidade não isolada: a eletricidade da rede elétrica insere energia diretamente na placa de circuito e, em seguida, a saída através de componentes eletrônicos para reduzir a tensão. Os terminais de entrada e saída não são isolados eletricamente por meio de transformadores, mas conectados diretamente por meio de componentes eletrônicos. A entrada e a saída compartilham o mesmo pólo negativo da fonte de alimentação. Portanto, tocar no invólucro ou carga, etc., pode levar ao risco de choque elétrico. A placa da fonte de luz e a placa do drive são separadas.
O que é um driver isolado:
A eletricidade da rede alimenta diretamente a placa de circuito e, em seguida, a alta tensão é convertida em baixa tensão por meio de componentes eletrônicos e transformadores. A entrada e a saída são isoladas eletricamente através de transformadores. O processo de conversão de energia dos transformadores é o método elétrico-magnético-elétrico. (A energia elétrica é convertida em energia magnética e, em seguida, a energia magnética é convertida em energia elétrica). A entrada e a saída não utilizam o polo negativo da mesma fonte de alimentação, portanto não há risco de choque elétrico e boa segurança. A placa da fonte de luz e a placa do drive são separadas.
Comparação de soluções não isoladas e isoladas
| Recursos de soluções não isoladas | Recursos de soluções isoladas |
| Eficiência de conversão 90%-93% | Eficiência de conversão 88% |
| Tamanho pequeno e custo relativamente baixo | Grande tamanho e custo relativamente alto |
| Entrada e saída de alta tensão, isolamento extra | Bom segurança desempenho com isolamento elétrico |
| Relativamente inferior capacidade anti-interferência | Melhor capacidade anti-interferência |
| Relativamente simples projeto da fonte de alimentação | Design complexo de fonte de alimentação |
| Os grânulos são fáceis de serem danificados sob fonte de alimentação anormal. | As contas não serão afetado sob fonte de alimentação anormal. |
| Entrada de tensão ampla 100V-265V geralmente | Entrada de tensão ampla 85V-265V geralmente |
| Saída de alta tensão e pequena corrente geralmente | Saída de alta corrente e baixa tensão geralmente |
Como distinguir entre soluções não isoladas, isoladas e outras
Em primeiro lugar, podemos distinguir soluções não isoladas, isoladas ou DOB e lineares se o driver de energia e a placa da fonte de luz estão separados ou não. Se o driver de energia e a placa da fonte de luz estiverem separados, é uma solução não isolada ou isolada. E então podemos determinar se é não isolado ou isolado dos seguintes pontos:
1. De um modo geral, a solução não isolada possui dois capacitores eletrolíticos, enquanto a isolação possui três capacitores eletrolíticos. Dois deles são iguais. Um retifica como um filtro e o outro coloca em paralelo os grânulos de lâmpada conectados à saída. O terceiro capacitor eletrolítico isolado geralmente fica próximo ao chip, que é pequeno e usado para manter a fonte de alimentação do chip, portanto, pode ser julgado pelo terceiro capacitor eletrolítico
2. Os capacitores eletrolíticos de saída de fonte de alimentação não isolada geralmente têm alta tensão suportável e pequena capacitância, enquanto os capacitores eletrolíticos de saída de fonte de alimentação isolada geralmente têm pequena tensão suportável e grande capacitância. Também podemos julgar por este ponto.
3. Fonte de alimentação não isolada usa indutor enquanto isolada usa transformador que é composto de vários indutores. Geralmente, a indutância possui apenas um grupo de fios de cobre, enquanto o transformador possui vários grupos de fios de cobre. Também podemos julgar por este ponto.
4. A fonte de alimentação isolada às vezes tem um capacitor Y próximo ao transformador e às vezes podemos ser julgados por esse componente.
5. Geralmente, sob a mesma potência, o tamanho da indutância não isolada será menor que o do transformador isolado.
